德標Y型過濾器,DIN德標過濾器廣泛應用于:熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。應用標準：結構長度標準：DIN3202-F1德標Y型過濾器,DIN德標過濾器系列；法蘭標準：DIN2531-2545；殼體強度試驗1.5×PN
德標Y型過濾器GL41H簡述
|
|
德標Y型過濾器 |
|
GL41H |
|
|
自動 |
|
法蘭 |
|
|
Y型 |
|
PTFE |
|
|
PN16-PN40 |
|
DN15-500 |
|
|
碳鋼,不銹鋼 |
|
承質品牌 |
德標Y型過濾器GL41H說明
GL41H德標Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
德標Y型過濾器GL41H產品標準
設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266
德標Y型過濾器GL41H材料表
| 零件名稱 | 碳鋼 | 不銹鋼 |
| 閥體 | GS-C25、WCB | 奧式體不銹鋼 |
| 閥蓋 | GS-C25、WCB | 奧式體不銹鋼 |
| 網 | SS304 | 奧式體不銹鋼 |
| 螺栓 | B7 | 1Cr18Ni9Ti |
| 螺母 | 2H | 1Cr18Ni9Ti |
| 中密封墊片 | 柔性石墨+SS304 | 柔性石墨+SS304 |
德標Y型過濾器GL41H尺寸表
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
100 |
125 |
150 |
200 | 250 | 300 |
350 |
400 |
500 |
|
| L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 | 730 | 850 | 如有需要，可以制造成直通式閥體 | |||
| H | 85 | 95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 | 535 | 680 | ||||
|
重量 |
PN16 |
3.0 | 4.0 | 5.0 | 7.0 | 9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|||
|
PN25 |
3.5 | 4.0 | 5.5 | 7.0 | 9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
||||
|
PN40 |
4.0 | 5.0 | 6.0 | 8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
||||
| Kv | 7 | 11 | 18 | 26 | 37 | 60 |
100 |
150 |
230 |
330 |
400 |
650 | 1200 | 1900 | ||||

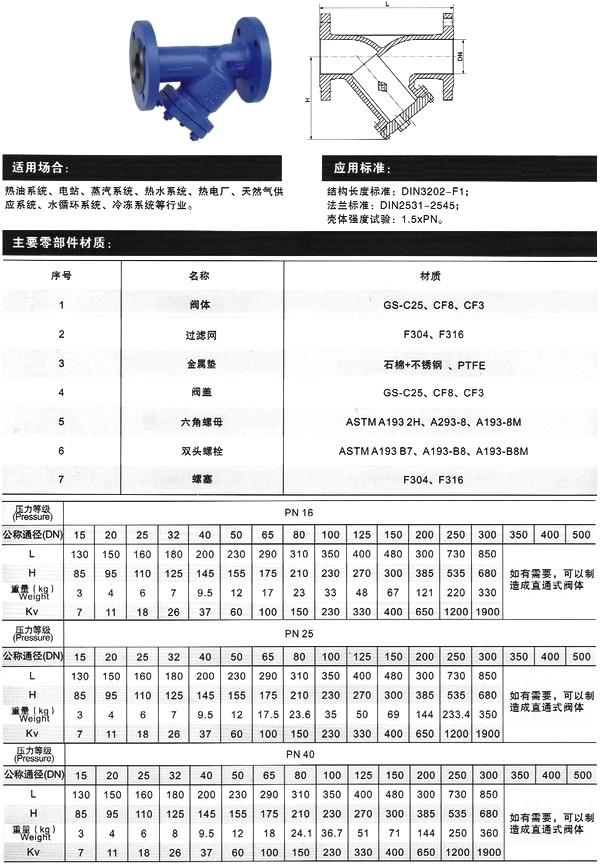

德標Y型過濾器,DIN德標過濾器結構圖

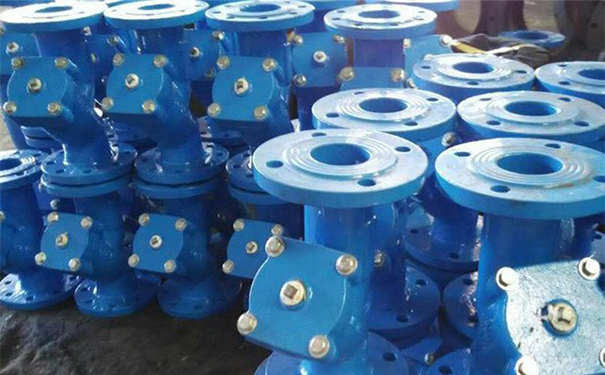

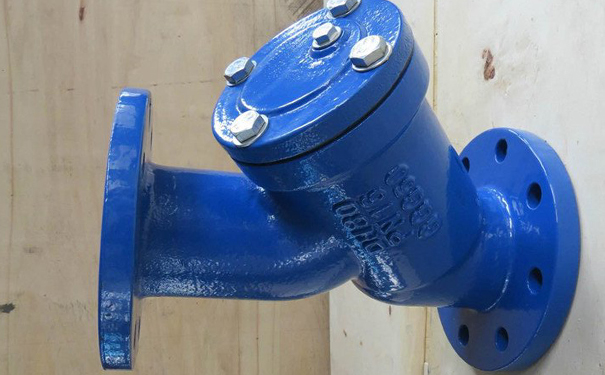

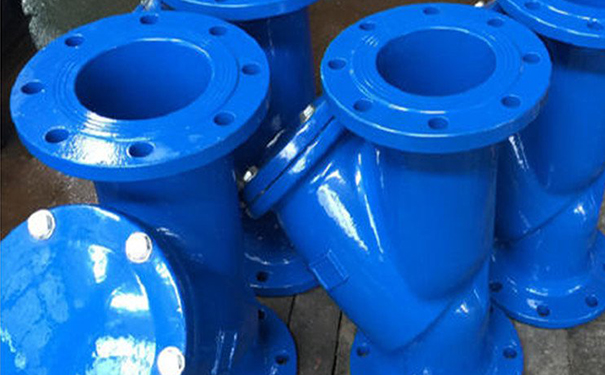

德標Y型過濾器,DIN德標過濾器實物圖
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標Y型過濾器GL41H性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
