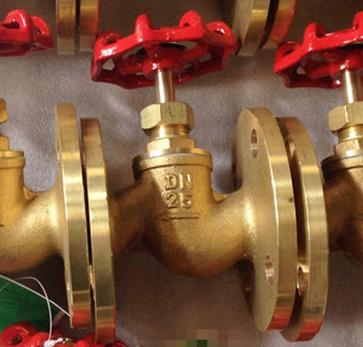

J15W,J45W黃銅截止閥
J15W/J45W黃銅截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。黃銅截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。
| 產品名稱： | 黃銅截止閥 | 產品型號： | J15W/Z45W |
| 公稱通徑： | DN15～DN150 | 結構形式： | 截止式 |
| 公稱壓力： | 1.0Mpa～1.6Mpa | 連接方式： | 法蘭、內螺紋 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手輪 |
| 閥體材質： | 黃銅 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
J15W/J45W黃銅截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。黃銅截止閥只適用于全開和全關，一般不用來調節流量，允許臨時作調節和節流。廣泛用于石油、化工、制藥、化肥、電力、城建、水處理行業等各種工況的管路上，作為切斷或接通管路介質。產品特點
1、結構簡單，制造和維修比較方便2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
主要零件材料
| 零件 名稱 | 閥體、閥蓋、閥瓣 | 密封圈 | 閥桿 | 填料 | 墊片 |
| 材料 | 黃銅 | 黃銅 | 銅/不銹鋼 | 石墨 | 聚四氟乙烯 |
主要性能規范
| 公稱壓力 (MPa) | 試驗壓力PS(MPa) | 工作壓力Ps | 工作溫度℃ | 適用介質 | |
| 殼體 | 密封 | ||||
| 1.6 | 2.4 | 1.76 | 1.6 | ≤200 | 油類 |
| 硝酸類腐蝕性介質 | |||||
外形結構圖
主要外形尺寸
| DN | SIZE | L | B | H | D |
| 8 | 1/4 | 40 | 10.5 | 61 | 45 |
| 10 | 3/8 | 40 | 10.5 | 61 | 45 |
| 15 | 1/2 | 46 | 17 | 72.5 | 60 |
| 20 | 3/4 | 54 | 17 | 72.5 | 60 |
| 25 | 1 | 67 | 22 | 86 | 72 |
| 32 | 11/4 | 77 | 27 | 97 | 80 |
| 40 | 11/2 | 83 | 34 | 116.5 | 100 |
| 50 | 2 | 104 | 43 | 132.5 | 110 |
| 65 | 21/2 | 170.5 | 65 | 197 | 178 |
| 80 | 3 | 245 | 80 | 277 | 200 |
| 100 | 4 | 270.5 | 100 | 316 | 240 |
主要外形尺寸
|
公稱通徑 DN |
管螺紋 G | 尺寸 | 重量Kg | |||||
| L | L1 | S | H | H1 | Do | |||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 55 | 0.9 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 55 | 1.1 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 | 1.8 |
| 32 | 1 1/4 | 140 | 20 | 55 | 156 | 168 | 100 | 2.5 |
| 40 | 1 1/2 | 170 | 22 | 65 | 167 | 182 | 100 | 3.7 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 | 5.5 |
| 65 | 2 1/2 | 260 | 26 | 95 | 200 | 223 | 146 | 9.3 |
外形結構圖
主要外形尺寸
| 公稱壓力 PN(Mpa) | 公稱通徑 DN | 尺 寸 | 重量Kg | |||||||||
| L | D | D1 | D2 | D6 | b | Do | H | H1 | Z-фd | |||
| 1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 75 | 110 | 119 | 4-ф14 | 2 |
| 20 | 150 | 110 | 75 | 55 | - | 14 | 75 | 110 | 120 | 4-ф14 | 3 | |
| 25 | 160 | 115 | 85 | 65 | - | 14 | 75 | 116 | 126 | 4-ф14 | 4 | |
| 32 | 180 | 135 | 100 | 78 | - | 15 | 120 | 143 | 160 | 4-ф18 | 6.1 | |
| 40 | 200 | 145 | 110 | 85 | - | 16 | 120 | 147 | 168 | 4-ф18 | 8.2 | |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 160 | 172 | 194 | 4-ф18 | 11 | |
| 65 | 290 | 180 | 145 | 120 | - | 18 | - | - | - | 4-ф18 | 28 | |
| 80 | 310 | 195 | 160 | 135 | - | 20 | - | - | - | 8-ф18 | 34 | |
| 100 | 350 | 210 | 180 | 155 | - | 20 | - | - | - | 8-ф18 | 43 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | - | - | - | 8-ф18 | 70 | |
| 150 | 480 | 280 | 240 | 210 | -- | 24 | - | - | - | 12-ф23 | 95 | |
J15W,J45W黃銅截止閥
|
聲明：【J15W,J45W黃銅截止閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的J15W,J45W黃銅截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
